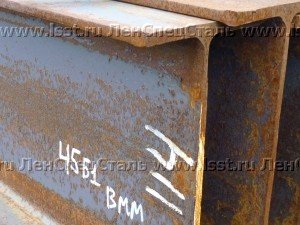

Балка 45 Б1
Технические условия балки 45Б1 ГОСТ 26020-83:
- Вес балки 45Б1 в кг, 1 п/метра m = 59,8 кг
- Высота стальной балки №45Б1 h = 443,0 мм
- Ширина полки балки 45Б1 b = 180,0 мм
- Толщина стенки двутавровой балки 45Б1 s = 7,8 мм
- Средняя толщина полки балки двутавровой t – 11,0 мм
Технические условия балки 45Б1 по СТО АСЧМ 20-93:
- Вес балки 45Б1 в кг, 1 п/метра m = 66,2 кг
- Высота стальной балки h = 446,0 мм
- Ширина полки балки нормальной 45Б1 b = 199,0 мм
- Толщина стенки двутавровой балки 45Б1 s = 8,0 мм
- Средняя толщина полки балки нормальной 45Б1 двутавровой t – 12,0 мм
Балка двутавровая 45 Б1 ГОСТ 26020-83, СТО АСЧМ 20-93
Балка 45 изготавливается с уклоном полок, уклон полок в пределах 6 - 12°, для использования в сложных условиях эксплуатации изготавливаются в соответствии с ГОСТ 19425-74. Могут быть специального назначения для монтажа подвесных путей, в начале маркировки имеют литеру М, уклон полок составляет 12°, для армирования стволов шахт применяются специальные балки с литерой Ш, уклон полок 16°. Повышенный угол наклона значительно повышает устойчивость к боковым усилиям. Балки с параллельными гранями отвечают ГОСТ 26020-83 и СТО АСЧМ 20-93. Могут иметь нормальную ширину полок (обозначаются литерой Б), широкие полки (литера Ш), колонные (литера К) и специальной дополнительной серии (литера Д).
Масса и линейные размеры балок регулируются ГОСТ 8289-89, балки изготовляются методом горячего проката, количество проходов через калибры прокатного стана выбирают в зависимости от необходимой конечной точности и начальных размеров заготовки. Балка 45Б1 имеет нормальную ширину полок, их толщина и толщина стенки балки не увеличены. Считаются универсального применения, изготавливаются из углеродистых и низколегированных строительных сталей, хорошо свариваются, обладают средней текучестью.
Основными производителями балки нормальной двутавровой с параллельными гранями полок 45Б1 ОАО "НТМК", ОАО "ЧМК".
