Котловая сталь работает там, где одновременно действуют высокое давление и повышенная температура, — в стенках паровых котлов, сосудах и трубопроводах тепловых станций. Ошибка в выборе марки здесь не косметический дефект, а риск разрушения шва под нагрузкой, поэтому такой прокат нормируется отдельным стандартом — ГОСТ 5520-2017, а не общими марками конструкционной стали. Разбираем, какие марки сюда входят, чем 20К отличается от 22К и низколегированных 16ГС с 09Г2С, до какой температуры держит жаропрочная 12Х1МФ и как посчитать массу листа перед заказом.

Мы поставляем листовой прокат в Санкт-Петербурге и Ленинградской области и регулярно отгружаем такой лист судостроительным предприятиям, энергетикам и ОПК — где каждую партию принимают по сертификату соответствия и паспорту качества. В материале — только проверенные цифры по действующей редакции ГОСТ и собственный расчёт массы листа, который пригодится при планировании партии.

Что такое котловая сталь и почему для неё отдельный ГОСТ

Котловая сталь — это листовой прокат, который по ГОСТ 5520-2017 («Прокат толстолистовой из нелегированной и легированной стали для котлов и сосудов, работающих под давлением. Технические условия») допущен к изготовлению котлов, сосудов и аппаратов под давлением и при повышенной температуре. Стандарт действует с 1 октября 2018 года и заменил предыдущую редакцию, ГОСТ 5520-79; действующий статус редакции можно проверить в реестре Росстандарта.

Обычная конструкционная сталь по ГОСТ 380 или ГОСТ 19281 нормирует прочность и пластичность только при комнатной температуре — для котельного металла этого мало, ведь прочность стали при нагреве падает неравномерно и по-разному для каждой марки. Поэтому ГОСТ 5520-2017 дополнительно задаёт свойства при рабочей температуре, требования к ударной вязкости на холоде и к свариваемости — большинство сосудов собирают сваркой, а не литьём. На складе ЛенСпецСталь лист котловой стали хранится отдельной группой — перепутать его с обычным горячекатаным нельзя.

Какие марки входят в котловую сталь по ГОСТ 5520-2017

ГОСТ 5520-2017 делит этот прокат на три класса по химическому составу и рабочей температуре: углеродистые марки группы «К», низколегированные марки и жаропрочные легированные стали. Чем выше рабочая температура узла, тем дороже и легированнее должна быть сталь.

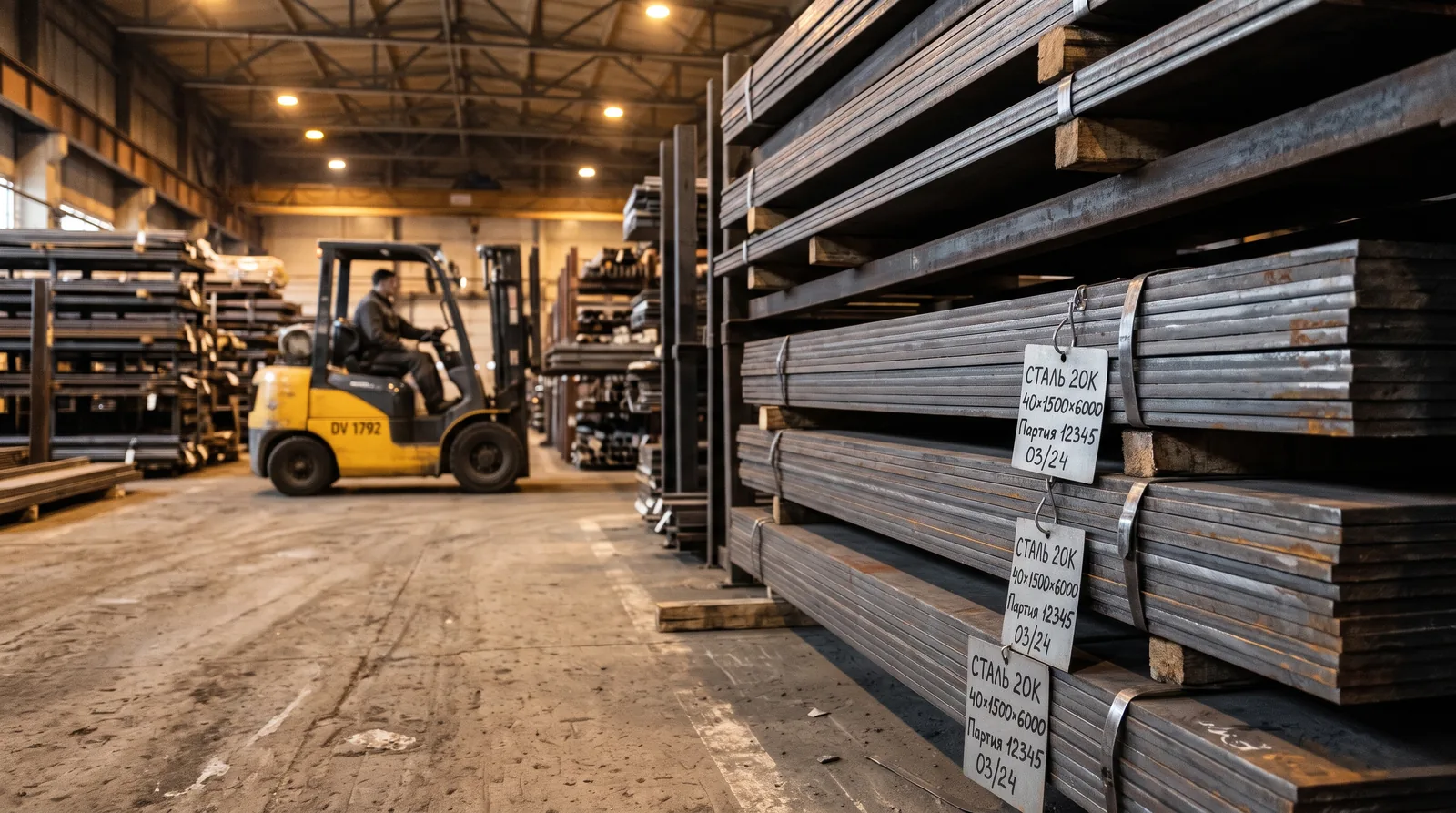

На складе ЛенСпецСталь в наличии лист марок 20К, 09Г2С-15 и 12Х1МФ — три самые востребованные позиции для СПб и Ленобласти. Марки 22К и 16ГС поставляем под заказ: они нужны реже, под конкретный проект с повышенными требованиями по толщине или прочности.

Сталь 20К и 22К — в чём разница

20К и 22К — обе углеродистые стали для котлов, но 22К легирована марганцем сильнее (0,7–1,0% против более скромного содержания у 20К при углероде 0,16–0,24% и 0,19–0,26% соответственно) и держит более высокую нагрузку в деталях большей толщины. Временное сопротивление у 22К выше: ориентировочно 430–590 МПа против 400–510 МПа у 20К.

На практике 20К — базовая рабочая марка: из неё делают днища, фланцы и обечайки большинства паровых котлов и сосудов среднего давления при температуре до +450 °C. К 22К переходят, когда проект требует более высокой прочности при той же толщине стенки — заменять марку самостоятельно, без расчёта на прочность, нельзя.

Низколегированные 16ГС и 09Г2С для сварных сосудов

16ГС и 09Г2С — низколегированные стали, которые применяют там, где важна не только прочность, но и хладостойкость сварного узла. 16ГС работает в диапазоне температур −40…+475 °C под давлением. 09Г2С держит более низкие температуры — от −70 до +425 °C, поэтому её чаще выбирают для северных регионов и сосудов, которые зимой стоят на открытой площадке.

На складе мы держим категорию 09Г2С-15 — поставку с дополнительными требованиями по ГОСТ 5520-2017 именно для сосудов, а не рядовой лист общего назначения. Базовые свойства самой стали 09Г2С заданы ГОСТ 19281-2014: предел текучести — от 345 МПа, примерно в 1,4 раза выше, чем у рядовой Ст3. Если проекту не нужна сертификация по ГОСТ 5520, для вспомогательных конструкций достаточно обычного стального листа по ГОСТ 19903 — переплачивать за котловую категорию незачем.

Жаропрочная сталь 12Х1МФ для паропроводов

12Х1МФ — хромомолибденованадиевая жаропрочная сталь для деталей, которые работают при 540–585 °C под давлением: трубы пароперегревателей, коллекторы и паропроводы высокого давления тепловых станций, поковки для паровых котлов — там, где 20К и низколегированные 09Г2С с 16ГС уже не держат свойства из-за температуры. На листовой прокат 12Х1МФ распространяется тот же ГОСТ 5520-2017, что и на 20К с 09Г2С-15: это одна товарная категория, только с другим уровнем легирования.

Сортамент и вес листа котловой стали

Такой лист поставляется горячекатаным — по той же технологии, что и обычный горячекатаный лист, но с дополнительным контролем свойств при повышенной температуре и ударной вязкости. На складе ЛенСпецСталь он есть толщиной от 4 до 100 мм, шириной 1500 и 2000 мм, длиной 6000 и 8000 мм — набор толщин зависит от марки и партии, уточняйте у менеджера перед заказом. Минимальная цена в прайс-листе на 24.10.2026 — от 126 800 ₽/т при опте от 5 тонн для листа 09Г2С-15 толщиной 10–16 мм; актуальную стоимость на дату заказа уточняйте у менеджера.

Чтобы быстро прикинуть массу партии, используем плотность стали 7850 кг/м³: лист размером 1500×6000 мм при толщине t (мм) весит примерно 70,65 × t кг. Таблица ниже — расчёт для самых ходовых толщин этого формата.

Для листа шириной 2000 мм той же длины 6000 мм массу из таблицы нужно умножить на 1,33 — площадь листа увеличивается пропорционально ширине.

Механические свойства стали 20К по толщине

Механические свойства стали 20К зависят от толщины листа: чем толще прокат, тем ниже предел текучести и пластичность при той же прочности. Это нужно учитывать при расчёте запаса по толщине стенки сосуда.

Как выбрать марку котловой стали под задачу

Марку нельзя подбирать «на глаз» по цене — ошибка всплывает только на этапе гидроиспытаний или, хуже, в эксплуатации. Порядок выбора простой и всегда одинаковый.

1. Шаг 1. Возьмите из проекта или расчёта на прочность рабочее давление и максимальную температуру стенки узла.

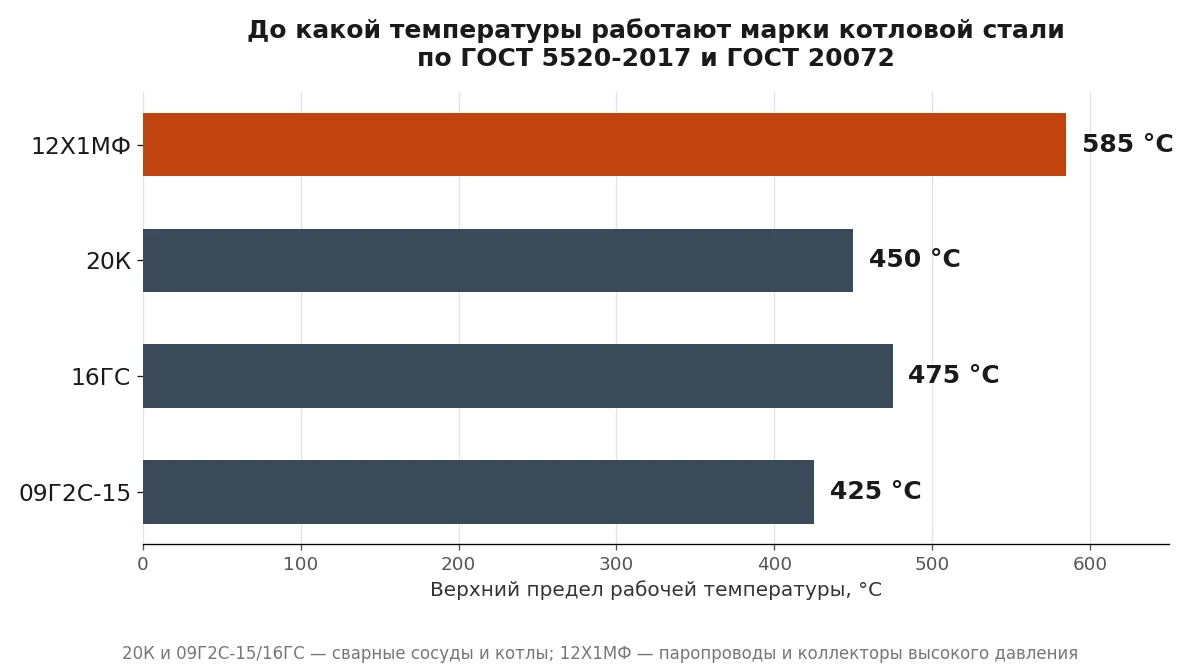

2. Шаг 2. Сверьте температуру и условия с таблицей классов выше: для северных условий до +425 °C — 09Г2С, до +450 °C — 20К или 22К, до +475 °C — 16ГС, выше 500 °C — только жаропрочная 12Х1МФ.
3. Шаг 3. Подберите толщину по сортаменту и посчитайте массу партии по формуле или таблице выше, чтобы запросить точный объём у поставщика.
4. Шаг 4. Закажите лист с сертификатом соответствия, а для ответственных узлов — дополнительно с ультразвуковым контролем сплошности.

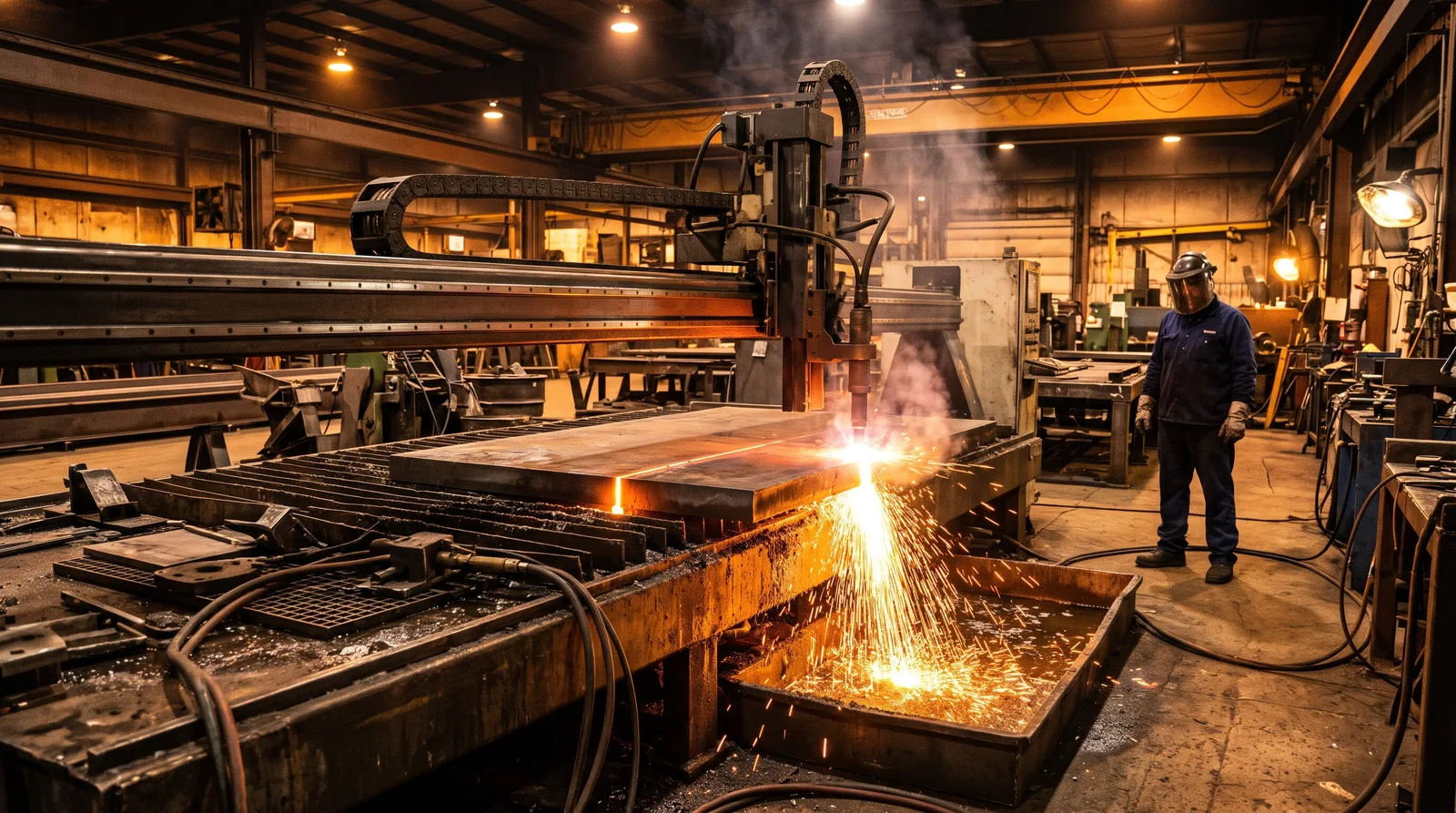

5. Шаг 5. Уточните раскрой заранее — закажите плазменную резку в размер по чертежу, а гибку и прочую механообработку — в цехе металлообработки, чтобы не делать это вручную на площадке.
