Сталь Ст3 и 09Г2С: сравнение марок, свойства и выбор под задачу

Ст3 и 09Г2С отличаются принципиально: Ст3 — это обычная углеродистая сталь по ГОСТ 380-2005, а 09Г2С — низколегированная сталь по ГОСТ 19281-2014 с пределом текучести примерно в 1,4–1,5 раза выше и хладостойкостью до −70 °C против −20...−30 °C у Ст3. За счёт добавок марганца и кремния 09Г2С прочнее, лучше держит отрицательные температуры и стоит дороже. Разберём, в чём именно отличия ст3 и 09г2с по составу, механике и цене — и когда переплата за легированную сталь окупается, а когда нет.

С 2009 года мы поставляем в Санкт-Петербурге и Ленобласти оба вида проката — от рядовой Ст3сп для ограждений и настилов до 09Г2С для сварных металлоконструкций на Крайнем Севере и в нефтегазовом секторе. Ежедневно сталкиваемся с вопросом «а зачем платить больше, если сталь выглядит одинаково» — в этом материале собрали полный разбор для снабженцев и инженеров.

Чем Ст3 отличается от 09Г2С по химическому составу

Главное отличие — в легировании: Ст3 почти не содержит специальных добавок, а 09Г2С дополнительно легирована марганцем и кремнием. Именно эти два элемента в сумме около 2% массы и дают 09Г2С заметный прирост прочности без потери свариваемости.

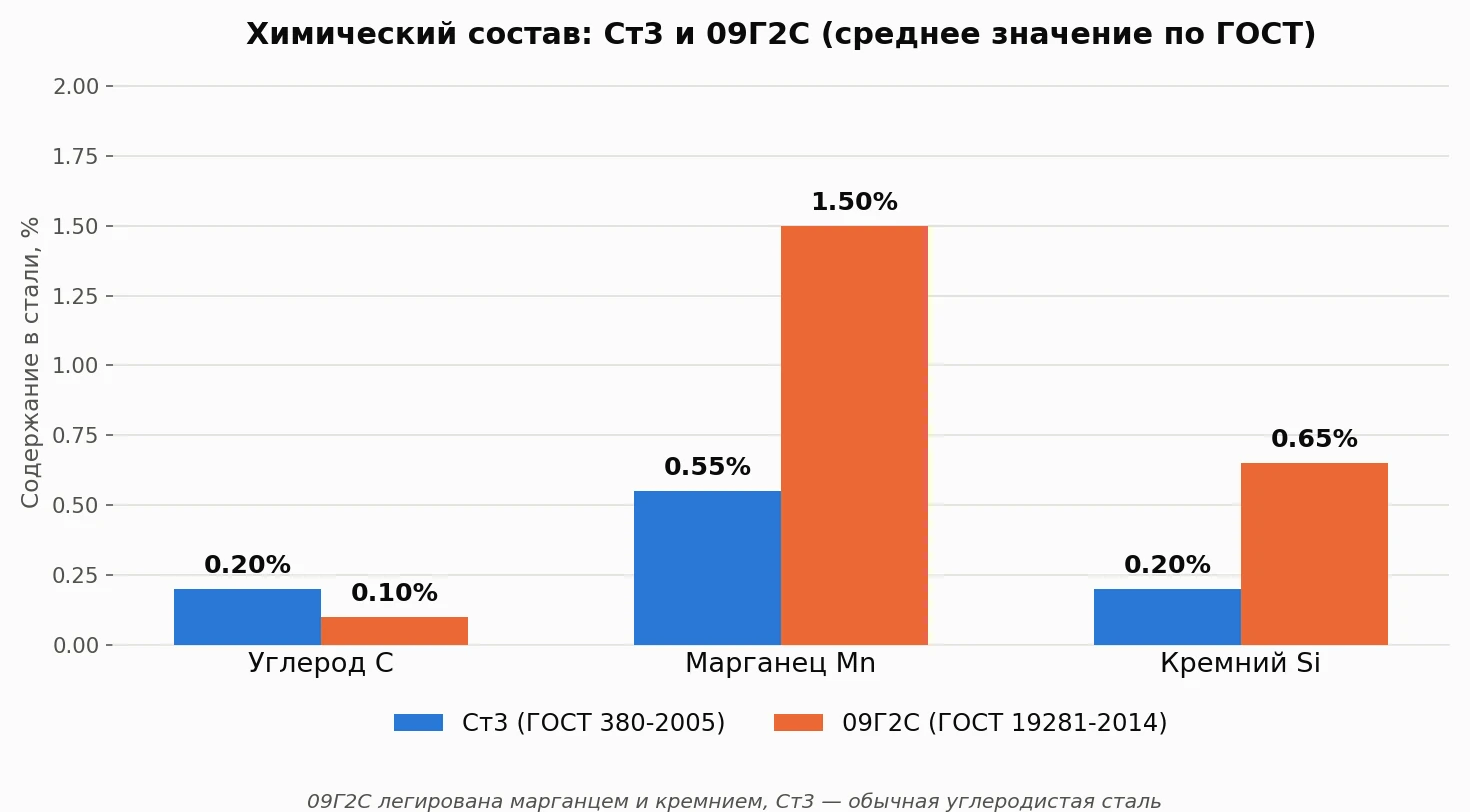

Ст3 (ГОСТ 380-2005) содержит 0,14–0,22% углерода, 0,40–0,65% марганца и до 0,30% кремния (в спокойной степени раскисления). 09Г2С (ГОСТ 19281-2014) содержит заметно меньше углерода — не более 0,12%, зато марганца — 1,3–1,7%, кремния — 0,5–0,8%, плюс следовые добавки никеля, хрома и меди. Сниженное содержание углерода при повышенном марганце — стандартный приём металлургов: так сталь получает прочность без охрупчивания и без ухудшения свариваемости.

Механические свойства: что прочнее, Ст3 или 09Г2С

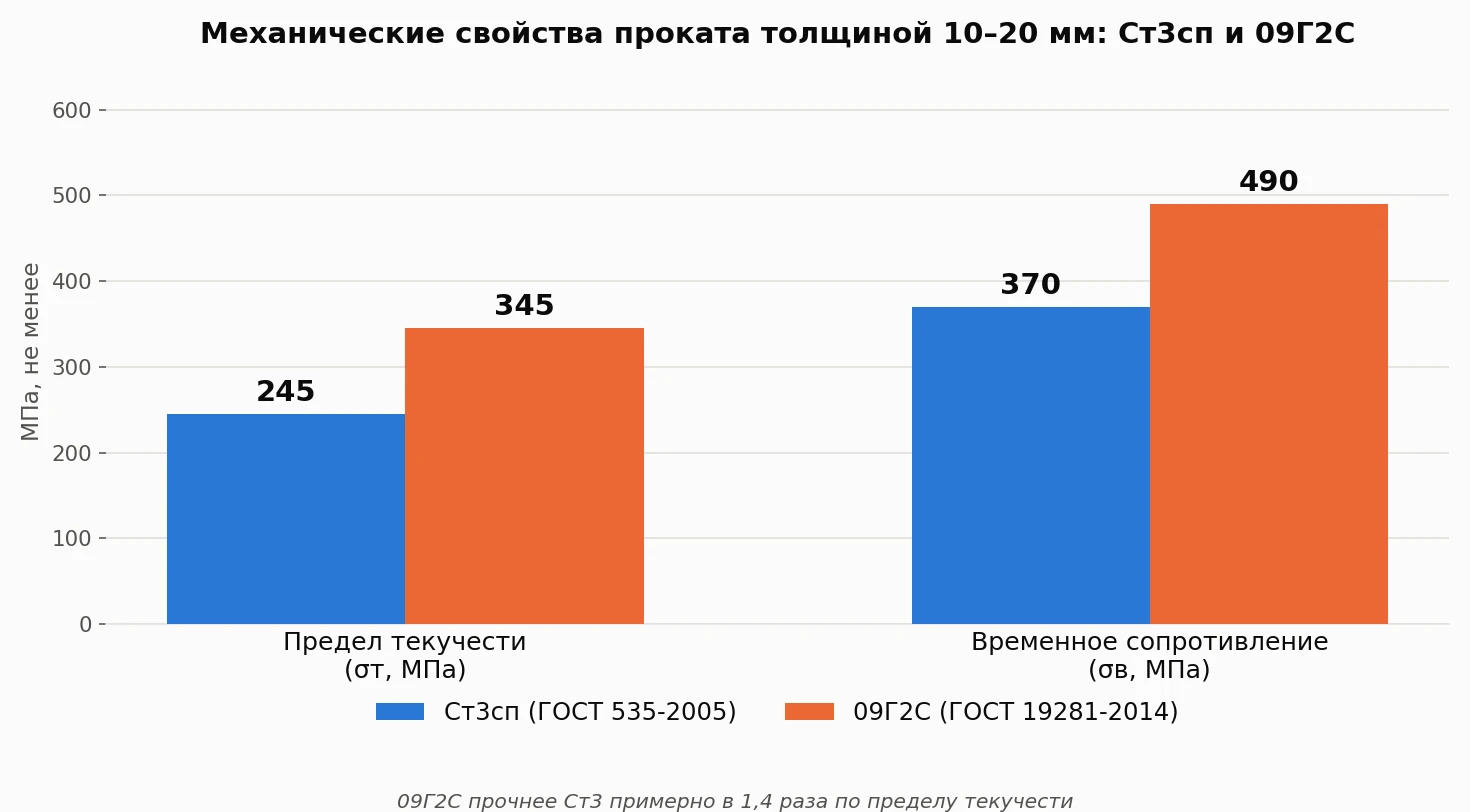

09Г2С прочнее Ст3: предел текучести 09Г2С — не менее 345 МПа (класс прочности 345 по ГОСТ 19281-2014), у Ст3сп — 245 МПа для проката толщиной 10–20 мм по ГОСТ 535-2005, то есть разница около 1,4 раза. По временному сопротивлению (пределу прочности) 09Г2С также выше — от 490 МПа против 370–480 МПа у Ст3.

С ростом толщины проката прочность обеих марок снижается: у 09Г2С предел текучести падает до 325 МПа при толщине 10–20 мм и до 305 МПа при 20–32 мм — это нормируется категориями проката по ГОСТ 19281-2014 (09Г2С-12, -13, -14, -15). У Ст3 аналогичная зависимость мягче выражена, но тоже присутствует. Относительное удлинение при разрыве у Ст3, наоборот, выше — около 26% против 21% у 09Г2С: пластичность у простой углеродистой стали лучше, а это важно при холодной гибке.

Плотность Ст3 и 09Г2С практически совпадает — отличие в сотых долях процента, которым при расчёте веса металлопроката пренебрегают. Это значит, что двутавр 20Б1 из Ст3 и тот же двутавр 20Б1 из 09Г2С весят одинаково: вес задаёт геометрия профиля, а не марка стали.

Хладостойкость: до какой температуры работает каждая сталь

09Г2С держит отрицательные температуры намного лучше Ст3. Углеродистая Ст3 в обычном исполнении рассчитана на эксплуатацию примерно до −20...−30 °C — при более сильном морозе она теряет вязкость и становится склонной к хрупкому разрушению, особенно в кипящей степени раскисления. 09Г2С в северном исполнении (категории 09Г2С-14, 09Г2С-15) сохраняет ударную вязкость при температуре до −70 °C, поэтому её закладывают в проекты для Крайнего Севера, Сибири и шельфовых месторождений.

Для сварных конструкций ответственного назначения из Ст3 берут только полуспокойную или спокойную степень раскисления — чаще всего Ст3пс5 или Ст3сп5. Кипящая сталь (Ст3кп) из-за повышенной склонности к хладноломкости и старению для сварных и нагруженных конструкций не используется — только для второстепенных ненагруженных элементов.

Свариваемость Ст3 и 09Г2С: есть ли разница

Обе стали хорошо свариваются, но 09Г2С требует больше внимания к режиму сварки. Ст3 — классическая сталь для сварных конструкций, сваривается без предварительного подогрева и без ограничений по толщине в обычном диапазоне. 09Г2С тоже относится к хорошо сваривающимся сталям, однако из-за повышенного содержания легирующих элементов при сварке толстого металла (от 20–25 мм) и при низких температурах монтажа может потребоваться подогрев и контроль скорости охлаждения шва, чтобы избежать холодных трещин.

На практике для типовых сварных узлов — каркасов, настилов, ограждений — разница в технологии сварки малозаметна. Она становится значимой на ответственных объектах: мостах, резервуарах, трубопроводах, где технологию сварки прописывает проект и контролирует сварочная лаборатория.

С245, С255 и С345: строительные аналоги Ст3 и 09Г2С

В проектной документации для стальных конструкций чаще используют не «Ст3» и «09Г2С», а обозначения по ГОСТ 27772-2015 «Прокат для строительных стальных конструкций»: С235, С245, С255 — и С345, С345К, С375. Эти марки задают прочность, а не точный химсостав, поэтому один и тот же класс прочности может быть изготовлен из разных исходных сталей.

На практике прокат класса С255 чаще всего производят из Ст3пс или Ст3сп — он соответствует обычной конструкционной стали. Прокат класса С345 — это, как правило, 09Г2С: тот же химсостав и близкие механические свойства, просто под строительной маркировкой. В проектной спецификации встретите именно «С255» или «С345» — это не другая сталь, а обозначение требуемого класса прочности. Наш двутавр 09Г2С С345/С355 и швеллер 09Г2С на складе промаркированы именно по этой схеме — ищите по номеру класса, если работаете по проекту.

Вес проката из Ст3 и 09Г2С: почему он одинаковый

Вес погонного метра двутавра, швеллера или уголка зависит только от размера сечения, а не от марки стали — плотность Ст3 и 09Г2С отличается на доли процента, что не учитывается в расчётах. Эту путаницу часто встречаем у новых клиентов: «а 09Г2С же тяжелее, раз прочнее» — нет, тяжелее она не становится.

Экономия металла при переходе на 09Г2С возникает не на одном и том же профиле, а при замене профиля на меньший благодаря более высокой прочности. Например, в сварной балке, где сечение подбирают по прочности, переход со Ст3 (σт ≈ 245 МПа) на 09Г2С (σт ≈ 345 МПа) теоретически позволяет уменьшить требуемый момент сопротивления сечения примерно на 245/345 ≈ 29% — то есть взять профиль на типоразмер меньше при той же несущей способности. На практике реальная экономия веса обычно ниже, 10–20%, потому что сечение часто лимитирует не прочность, а жёсткость или местная устойчивость стенки — расчёт в каждом случае делает проектировщик.

Когда переплата за 09Г2С оправдана: три сценария

Переплата за 09Г2С оправдана не всегда — в большинстве гражданских и малонагруженных конструкций хватает обычной Ст3. Из нашей практики выделяем три ситуации, где низколегированная сталь — не опция, а необходимость.

1. Эксплуатация при низких температурах. Объекты в районах Крайнего Севера, Сибири, на шельфе — там, где зимой столбик термометра уходит ниже −40 °C, проектировщик обязан закладывать сталь с гарантированной хладостойкостью. Ст3 в таких условиях не держит ударную вязкость и может дать хрупкое разрушение металлоконструкции.
2. Тяжелонагруженные сварные конструкции. Мостовые пролёты, крупные резервуары, элементы грузоподъёмных кранов, несущие каркасы промышленных зданий с большими пролётами — там, где более высокая прочность 09Г2С позволяет реально уменьшить металлоёмкость конструкции и сократить расход стали.
3. Сосуды под давлением и трубопроводы. Для оборудования нефтегазовой отрасли и котлов, работающих под давлением, применение 09Г2С регламентировано техническими требованиями и правилами Ростехнадзора — замена на Ст3 там, где проектом заложена легированная сталь, недопустима.

Для заборов, временных настилов, неответственных каркасов, лестниц и большинства гражданских объектов в средней полосе переплата за 09Г2С экономически не оправдана — обычный двутавр из Ст3 или швеллер горячекатаный Ст3сп/пс5 полностью закрывает задачу.

Как не перепутать Ст3 и 09Г2С на складе

Внешне прокат из Ст3 и 09Г2С практически неразличим — марку подтверждает только сертификат и маркировка партии. Каждая партия металлопроката сопровождается сертификатом качества с указанием марки стали, ГОСТа и номера плавки; дополнительно на складе связки проката снабжают биркой с маркировкой, чтобы не перепутать похожие по виду профили разных марок при комплектации заказа.

При приёмке партии сверяйте марку и номер плавки в сертификате с биркой на связке — особенно если заказ смешанный (часть Ст3, часть 09Г2С одного сортамента). Если сертификата нет или данные не совпадают — это повод отказаться от партии, а не доверять визуальному осмотру: цвет и фактура поверхности проката на марку стали не указывают.

Цена: насколько 09Г2С дороже Ст3

09Г2С дороже Ст3 — по рынку металлопроката разница обычно составляет от 15 до 30% за тонну в зависимости от сортамента и партии, актуально на дату публикации, уточняйте у менеджера. Переплата складывается из стоимости легирующих добавок (марганец, кремний) и более строгого контроля на металлургическом переделе.

Экономически разница в цене окупается там, где прочность 09Г2С позволяет уменьшить сечение или где требование к хладостойкости задано проектом — в остальных случаях Ст3 выгоднее по соотношению цены и характеристик.
