Электросварная труба: виды, ГОСТ, сортамент и где применяется

Электросварная труба — это стальная труба, которую изготавливают из листа или рулонной стали сваркой продольного либо спирального шва, а не из цельной заготовки, как бесшовную. Она закрывает диапазон диаметров от 10 до 1420 мм по ГОСТ 10704-91 и ГОСТ 10705-80 и остаётся самым массовым видом труб для водопровода, отопления, металлоконструкций и магистральных газонефтепроводов. В статье разобрали прямой и спиральный шов, действующие ГОСТ, сортамент с весом метра и отличие электросварной трубы от бесшовной — чтобы вы заказали нужный типоразмер без пересчётов.

Как поставщик металлопроката в Санкт-Петербурге с опытом работы с судостроением, ОПК и дорожным строительством, мы ежедневно отгружаем электросварную трубу разных диаметров и марок стали со склада и под заказ. В этом материале собрали практику подбора трубы в одну справку.

Что такое электросварная труба и как её производят

Электросварную трубу производят из стальной штрипсовой ленты или листа: заготовку сворачивают в цилиндр и сваривают шов по всей длине трубы. Это принципиально отличает её от бесшовной трубы, которую получают прошивкой сплошной круглой заготовки на прошивном стане — без шва вообще. Для производства используют углеродистые и низколегированные стали: Ст3, 09Г2С, 17Г1С и другие марки по ГОСТ 380 и ГОСТ 19281.

Прямошовная труба — сварка ТВЧ

Прямошовную трубу малого и среднего диаметра сваривают контактной сваркой токами высокой частоты (ТВЧ): кромки штрипса нагревают индуктором и сжимают валками без присадочного металла. Шов идёт строго вдоль оси трубы. Такой способ дешёв и производителен, поэтому прямошовная труба — основной вид для диаметров 10–530 мм.

Спиральношовная труба — сварка под флюсом

Спиральношовную трубу изготавливают из более узкой рулонной ленты, которую подают под углом и сваривают автоматической дуговой сваркой под слоем флюса — шов идёт по спирали вдоль всей длины. Этот способ экономит металл при переходе на большой диаметр и применяется в основном от 159 мм и выше, включая магистральные трубы 1020–1420 мм.

Какими ГОСТ регламентируется электросварная труба

Электросварную трубу в России регламентируют пять основных стандартов — каждый закрывает свой диаметр, шов или назначение. Ниже — сводная таблица, чтобы не путать документы при заказе.

Отдельно есть ГОСТ 20295-85 — по нему поставляют трубу и с прямым, и со спиральным швом для строительства нефтегазопроводов, а для тонкостенных труб малого диаметра действует ТУ 14-105-737-2004. Полный сортамент, который есть в наличии, смотрите в разделе электросварной трубы — там же указаны текущие цены по каждому типоразмеру.

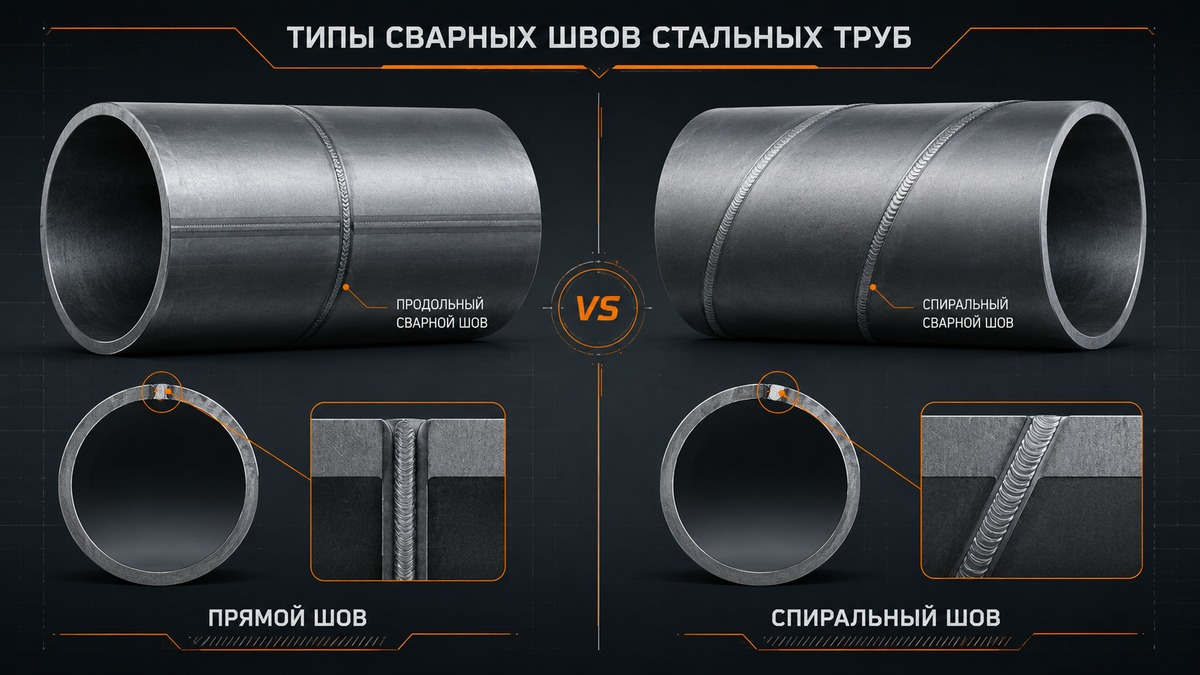

Чем прямошовная труба отличается от спиральношовной

Главное отличие — направление и способ сварки шва, а из него вытекают разница в стоимости, диаметрах и прочности. Прямошовная труба дешевле и точнее по геометрии на малых диаметрах, спиральношовная — экономичнее по расходу металла на больших.

На приёмке партии шов проще всего определить на глаз: у прямошовной трубы шов идёт строго параллельно оси на всю длину, у спиральношовной — закручен под углом, как нарезка винта. При сомнении шов всегда виден на торце трубы под углом среза.

Чем электросварная труба отличается от бесшовной

Электросварная труба имеет сварной шов и производится из листа, а бесшовная — цельная, без шва, и производится прошивкой круглой заготовки на трубопрокатном стане. Из-за более простой технологии электросварная труба ориентировочно на 20–40% дешевле бесшовной при сопоставимом диаметре и толщине стенки — точная разница зависит от размера, марки стали и текущей конъюнктуры рынка, актуальные цены уточняйте у менеджера на дату заказа.

Если для проекта нужна именно бесшовная труба — например, под высокое давление или агрессивную среду, — полный сортамент смотрите в разделе бесшовной трубы. Для большинства сетей ЖКХ, отопления и конструктивных задач запаса прочности электросварной трубы достаточно.

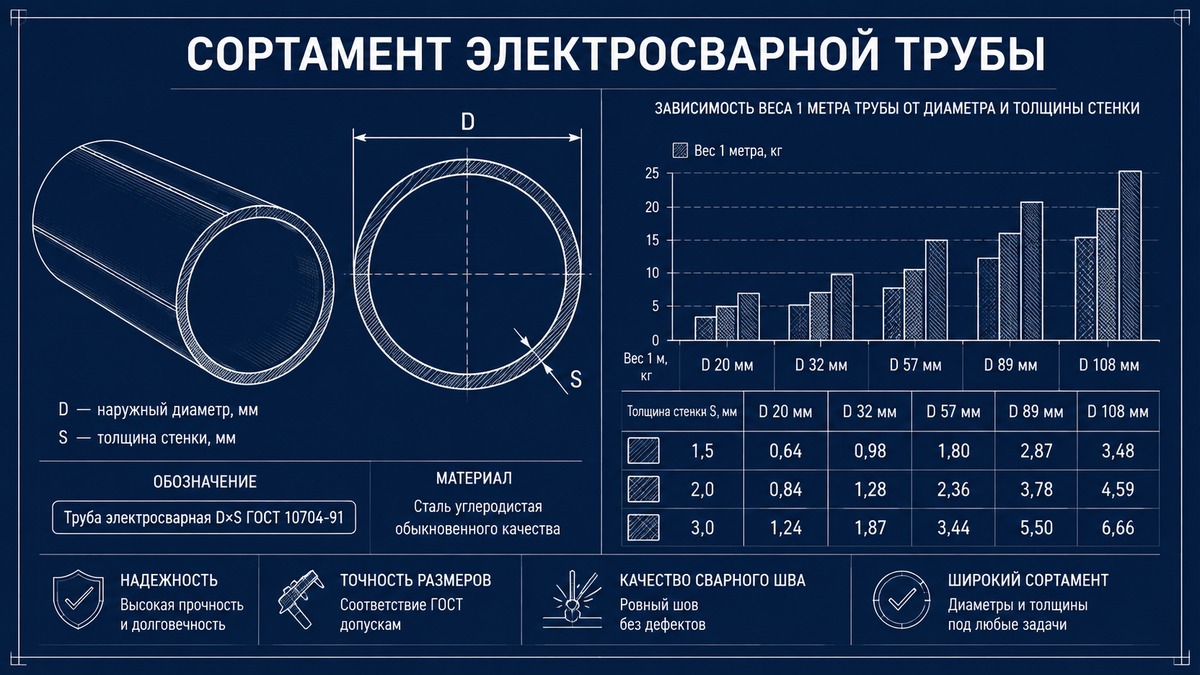

Сортамент и вес электросварной трубы: таблица размеров

Теоретическую массу метра электросварной трубы считают по формуле m = 0,02466 × S × (D − S), где D — наружный диаметр в мм, S — толщина стенки в мм, а константа учитывает плотность стали 7850 кг/м³. Ниже — вес метра для ходовых размеров по ГОСТ 10704.

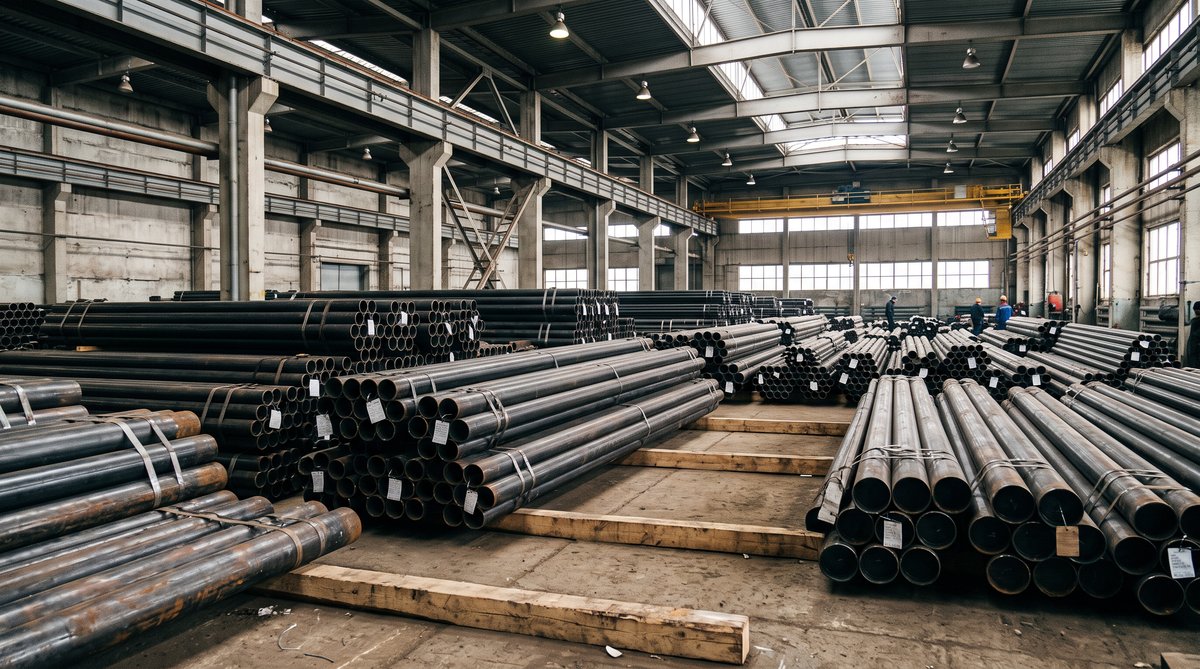

Диаметры 1020 мм и выше — это уже зона магистральных газонефтепроводов по ГОСТ 20295, а не рядовой сортамент ЖКХ. На складе ЛенСпецСталь основной оборот идёт по диаметрам 16–530 мм, толщина стенки 1,2–40 мм — под них же чаще всего нужны фитинги и детали трубопровода для узлов врезки и поворотов.

Классы прочности и группы поставки трубы

Классы прочности и группы поставки нормируют, на какое рабочее давление и механическую нагрузку рассчитана труба. По ГОСТ 10706 трубы делят на четыре группы: А — с нормированными механическими свойствами (стали Ст2, Ст3), Б — с нормированным химическим составом, В — с нормированием и механических свойств, и химсостава, включая низколегированные стали, Д — без нормирования состава и свойств, но с контролем гидравлического испытательного давления.

Для магистральных газонефтепроводов по ГОСТ 20295 трубу дополнительно делят на классы прочности — от К42 до К60: чем выше цифра в обозначении, тем выше нормируемый предел текучести стали и допустимое рабочее давление трубопровода. На практике для распределительных сетей среднего давления чаще берут К52, для протяжённых магистралей высокого давления — К56 и выше.

Где применяется электросварная труба

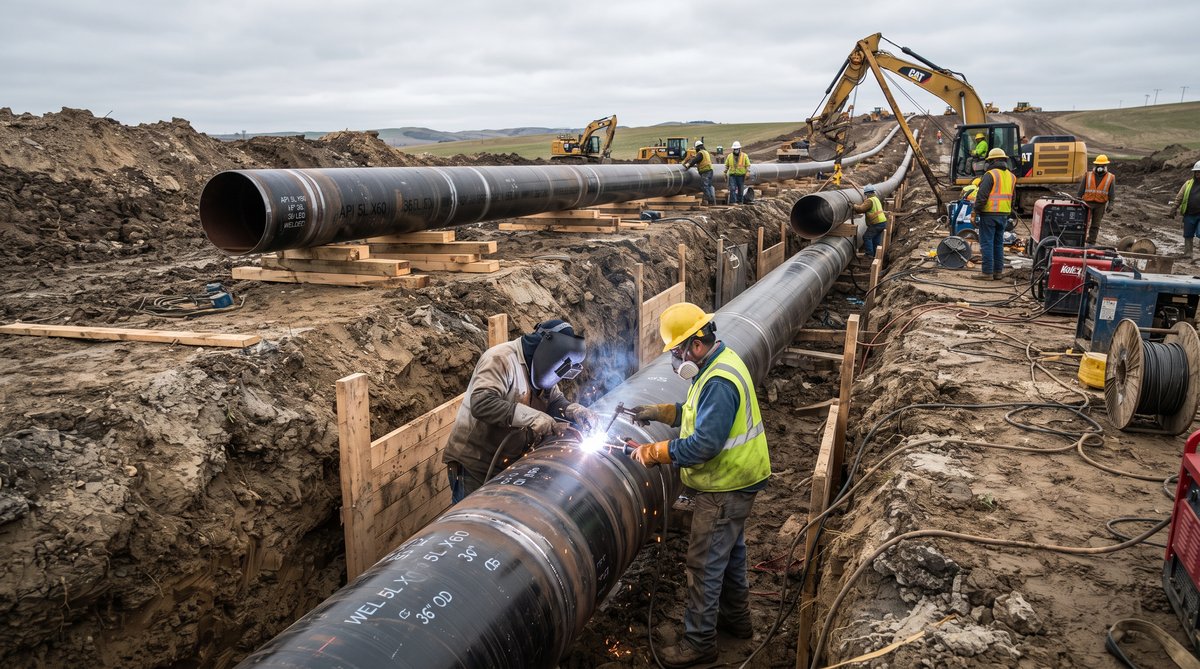

Электросварную трубу применяют везде, где не требуется предельная стойкость к высокому давлению и агрессивным средам, — это большинство сетей ЖКХ и строительных задач. Основные сферы: наружные и внутренние сети водоснабжения и отопления (здесь же часто используют трубу ВГП по ГОСТ 3262), каркасы и опоры под металлоконструкции, ограждения, опоры ЛЭП и связи, а также магистральные и промысловые газонефтепроводы по ГОСТ 20295 на трубах крупного диаметра.

Для сравнения по всей линейке круглого проката удобно смотреть общий раздел стальных труб — там собраны все виды: ВГП, бесшовная, оцинкованная и электросварная.

Как выбрать электросварную трубу — 4 шага

Выбор электросварной трубы сводится к четырём проверяемым параметрам: диаметр, толщина стенки, шов и группа поставки. Разберём по шагам.

1. Шаг 1. Определите диаметр и толщину стенки — исходите из расхода среды или несущей нагрузки конструкции, сверьте значение с сортаментом ГОСТ 10704.
2. Шаг 2. Выберите шов — прямошовная труба для диаметров до 530 мм, спиральношовная — для крупного диаметра и магистральных сетей.
3. Шаг 3. Уточните группу поставки и класс прочности — для рядовых сетей ЖКХ достаточно группы Б или В по ГОСТ 10706, для газонефтепроводов — класс К52 и выше по ГОСТ 20295.

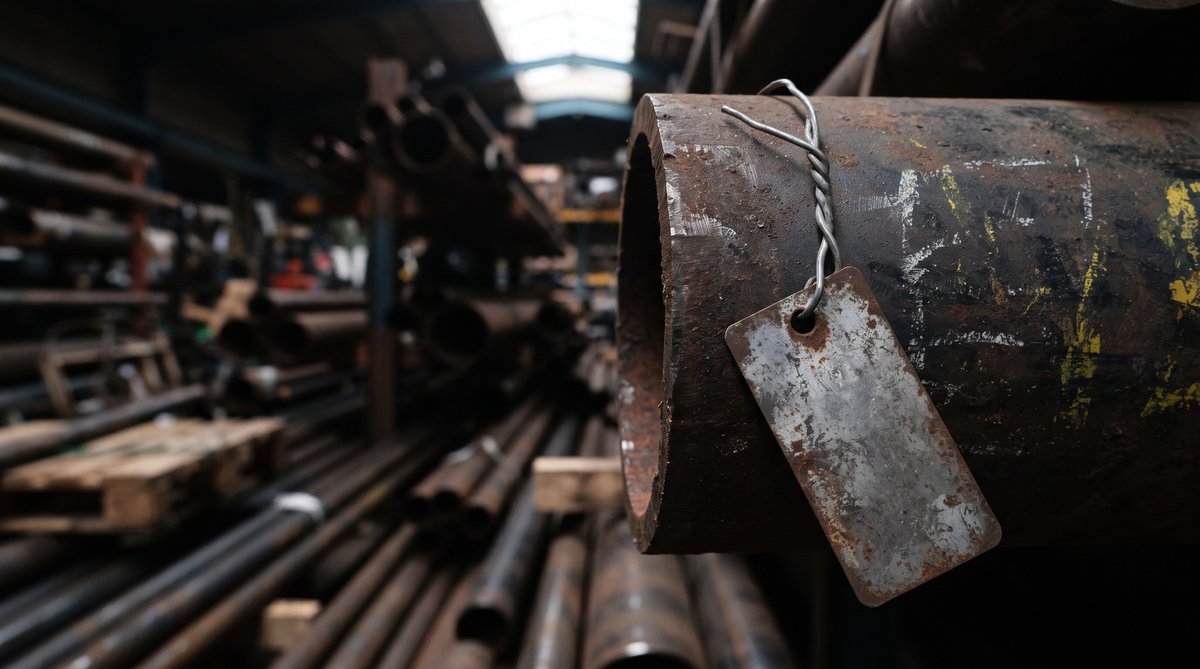

4. Шаг 4. Проверьте маркировку при приёмке — на бирке или клейме указаны ГОСТ, диаметр, толщина стенки и марка стали; сверьте с сопроводительным сертификатом.
