Арматура А3 д 36 мм, технические характеристики 25Г2С, 35ГС и А500С ст3сп5:
Теоретическая масса 1 п/м арматуры 36мм - 7,990 кг
Метров 36 арматуры в тонне теоретически - 125,15 п/м
Длина хлыста 11,7 м или н/д от 3 - 11,7 м
Площадь поперечного сечения - 6,160 см/кВ
Номинальный диаметр dH, мм 25,9 - 31,9
Данные по механическим свойствам арматуры строительной рифленой А3 Д 36 мм, химические свойства арматуры А3 Д 36 мм, ст 25Г2С; 35ГС и арматуры класса А500С, в % соотношении. Согласно ГОСТу 5781-82 и СТО АСЧМ 7-93:
Марка стали 25Г2С
Химический состав
N
C % углерод
Si % кремний
Mn % марганец
P % фосфор
S % сера
Cr % хром
Ni % никель
Cu % медь
2
0.20-029
0.60-0.90
1.20-1.60
0.040 не более
0.045 не более
0.30 не более
0.30 не более
0.30 не более
Механические свойства, не менее
No
Врем. сопр. н/mm2
Предел текуч. н/mm2
Отн. удл. %
Холод. изгиб
3
590
390
14
УД
Марка стали 35ГС
Химический состав
N
C % углерод
Si % кремний
Mn % марганец
P % фосфор
S % сера
Cr % хром
Ni % никель
Cu % медь
2
0.3-0.37
0.60-0.90
0.80-1.20
0.04 не более
0.045 не более
0.3 не более
0.30 не более
0.30 не более
Механические свойства, не менее
No
Врем. сопр. н/mm2
Предел текуч. н/mm2
Отн.удл. %
Холод. изгиб
3
590
390
14
УД
Марка стали А500С
Химический состав, массовая доля элементов, не более
N
C 100% углерод
Si 100% кремний
Mn 100% марганец
P 1000% фосфор
S 1000% сера
Cr 100% хром
Ni 100% никель
Cu 100% медь
N 1000%
Mо 1000%
V 100%
Сэ 100%
1
0.24 не более
0.95 не более
1.70 не более
0.055 не более
0.055 не более
0.30 не более
0.30 не более
0.30 не более
0.003 не более
0.030 не более
0.02 не более
0.35 не более
Механические свойства, не менее
No
Врем. сопр. н/mm2
Предел текуч. н/mm2
Отношение вр. сопр. к пр. тек.
Отн. удл. %
Холод. изгиб
1
600 (550) не менее
500 не менее
1.15 не менее
14 не менее
УД
Класс арматурной стали
Номер профиля
S
S0
Для Sm (S 0,2)
Для Sb
Для Sm (S 0,2)
Для Sb
Для Sm (S 0,2)
Для Sb
Для Sm (S 0,2)
Для Sb
МПa (кгс/мм2)
МПa (кгс/мм2)
Не более
A-II (А300)
10-10
29(3)
29(3)
15(1,5)
15(1,5)
0,08
0,06
0,05
0,03
А-III (A400)
6-40
39(4)
39(4)
20(2,0)
20(2,0)
0,08
0,07
0,05
0,03
А-IV (A600)
10-32
69(7)
69(7)
39(4)
39(4)
0,09
0,07
0,06
0,05
А-V (A800)
10-32
78(8)
78(8)
49(5)
49(5)
0,09
0,07
0,06
0,05
А-VI (A1000)
10-22
88(9)
88(9)
49(5)
49(5)
0,08
0,07
0,05
0,04
Арматура А3 36 мм, рифлёная строительная, изготавливается согласно ГОСТ 5781-82 по стали 25Г2С, 35ГС, относится классу А3 (А400). Строительная арматура Д 36 мм, производится также по СТО АСЧМ 7-93, в зависимости от механических показателей подразделяется на А400С, А500С, А600С, изготавливается из марок стали ст3, обозначается как отдельный класс.

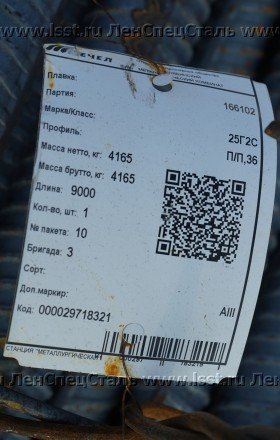

На отечественном рынке арматура д 36 мм, представлена такими металлургическими предприятиями как ОАО "Северсталь", ОАО "ЗСМК" ,ОАО "НСММЗ", ОАО "ММК", ЗАО "БМЗ", ОАО "ЧМК". Отгружается рифлёная арматура д 36 мм пачками от 2,8 до 9 тонн. Оптовые поставки с заводов и комбинатов производятся вагонными нормами 60 - 65тонн, также по согласованию между заказчиком и производителем вагоны могут быть сборные.
Для марки стали 25Г2С класса А3 (А400) по ГОСТ 5781-82 допускается снижение временного сопротивления до 560 МПа (57 кгс/мм/кВ) при пределе текучести не менее 405 МПа (41 кгс/мм/кВ), относительное удлинение: d5 не менее 20%.
Арматура 36 мм, весовая продукция и отгружается по фактическому весу!
Цена арматуры 36 мм указывается за тонну металлопродукции.
Допустимые отклонения по массе должны соответствовать по ГОСТ 5781-82 +3%; -4%. По СТО АСЧМ 7-93 +/- 5%.
Возможные отклонения арматуры А 36 диаметра должны соответствовать ГОСТ 2590 для обычной точности проката.
